TRU COMPONENTS TC-9963308 Tidsrelæ Multifunktionel 12 V/AC, 240 V/AC 1 stk Tidsområde: 0.1 s - 10 Dage 1 x skiftekontakt
EAN:
Fremstillingsnr.
Artikel nr.:
Produkttype
Tidsrelæ
Variant
Multifunktionel
Funktioner
Indkoblingsforsinkelse
Frigivelsesforsinkelse via tænd-signal startkontakt
Start- og tilbagefaldsforsinkelse
Cylisk, AUS-start
Cyklisk
Udkoblingsforsinkelse med hjælpespænding
Impuls
Impulsovervågning
Driftsspænding
12 V/AC
240 V/AC
Min. driftsspænding
12 V/AC
12 V/DC
Datablad (PDF)
2571 stk.
Antal
Total (135,20 kr. / stk.r)
135,20 kr.
ekskl. moms
Højdepunkter og detaljer
Multifunktionstidsrelæ til styring af elektriske enheder, belysning, opvarmning, motorer, pumper og ventilatorer (10 funktioner)
Vigtig information
Tekniske specifikationer
- Produkttype
Tidsrelæ
- Type
TC-9963308
- Variant
Multifunktionel
- Tilslutning
Skrueklemme
- Funktioner
Indkoblingsforsinkelse
Frigivelsesforsinkelse via tænd-signal startkontakt
Start- og tilbagefaldsforsinkelse
Cylisk, AUS-start
Cyklisk
Udkoblingsforsinkelse med hjælpespænding
Impuls
Impulsovervågning
- Driftsspænding
12 V/AC
240 V/AC
- Min. driftsspænding
12 V/AC
12 V/DC
- Driftsspænding maks.
240 V/DC
240 V/AC
- Driftsspænding
12, 12 - 240, 240 V/DC, V/AC
- Kontakttype
1 x skiftekontakt
- Kontaktmateriale
AgSnO
- Koblingsspænding (max.)
250 V/AC
- Brydestrøm (max.)
16 A
- Maks. afbryderstyrke
4000 VA
- Tidsområde (min.)
0.1 s
- Tidsområde (maks.)
10 Dage
- Tidsområde(r)
0.1 s
10 s
1 min
10 min
1 h
10 h
1 d
10 d
- Min. Temperatur
-20 °C
- Maks. temperatur
+55 °C
IP20
- L
90 mm
- Bredde
64 mm
- H
18 mm
- Dim.
(L x B x H) 90 x 64 x 18 mm
- Indhold
1 stk
- RoHS-godkendt
Ja
- Emballage uden plast
Emballage uden plastic
Dokumenter og downloads
Datablad
Datablad 2490827 TRU COMPONENTS TC-9963308 Tidsrelæ Multifunktionel 12 V/AC, 240 V/AC 1 stk Tidsområde: 0.1 s - 10 Dage 1 x skiftekontakt
Instruktioner for brug og sikkerhed
Instruktioner for brug og sikkerhed 2490827 TRU COMPONENTS TC-9963308 Tidsrelæ Multifunktionel 12 V/AC, 240 V/AC 1 stk Tidsområde: 0.1 s - 10 Dage 1 x skiftekontakt
Overensstemmelseserklæring
Overensstemmelseserklæring 2490827 TRU COMPONENTS TC-9963308 Tidsrelæ Multifunktionel 12 V/AC, 240 V/AC 1 stk Tidsområde: 0.1 s - 10 Dage 1 x skiftekontakt
Beskrivelse
Version

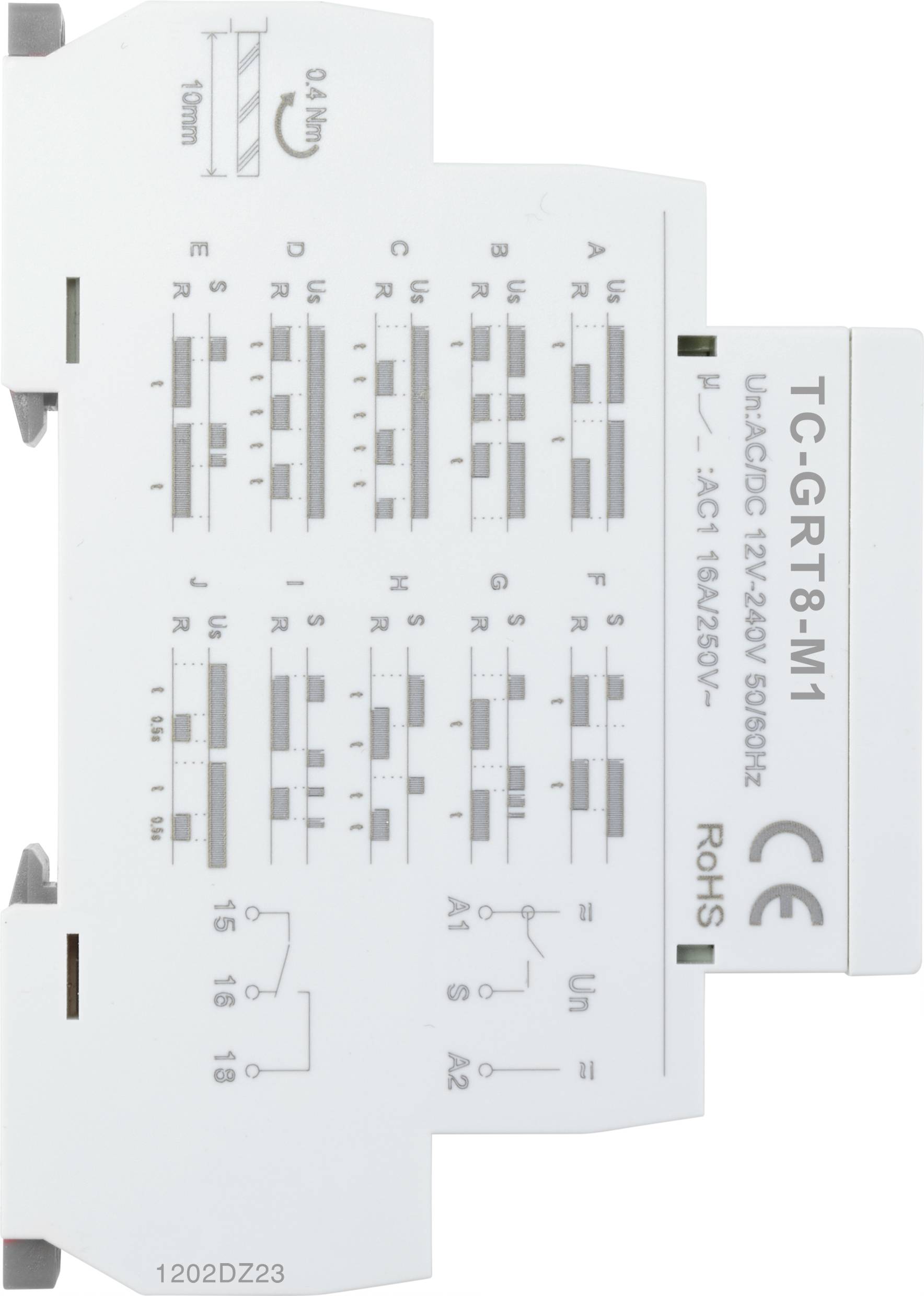

- 10 funktioner:
- 5 forsinkelsestilstande med strømforsyningsstyring (A, B, C, D, J)
- 4 forsinkelsestilstande med signalstyring (E, F, G, H)
- 1 forsinkelsestilstand med impuls (i)

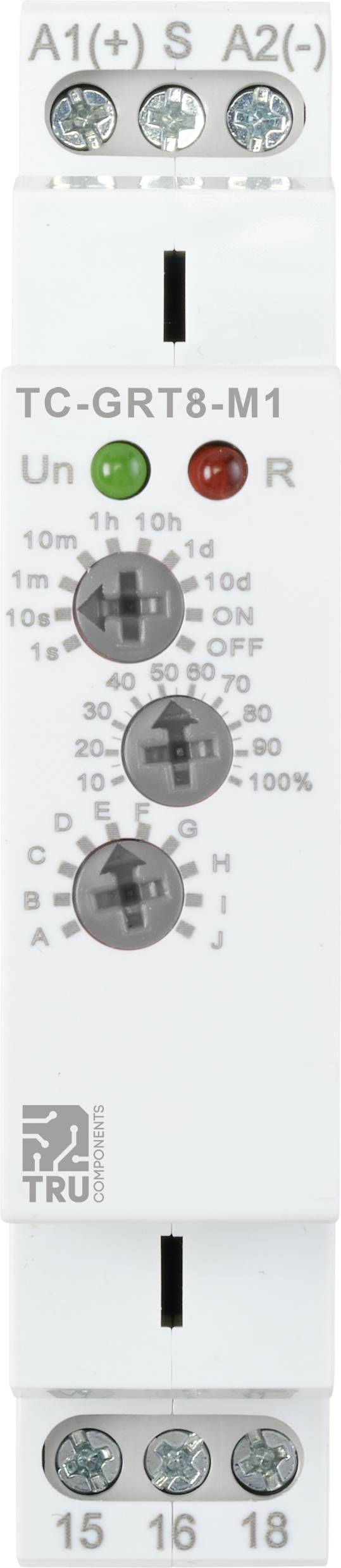

- Drejeknap til indstilling af funktioner og tidsområder.
- Bredt område af tidsindstillinger (0,1 sek. - 10 dage)
- Relæstatus vises med LED.

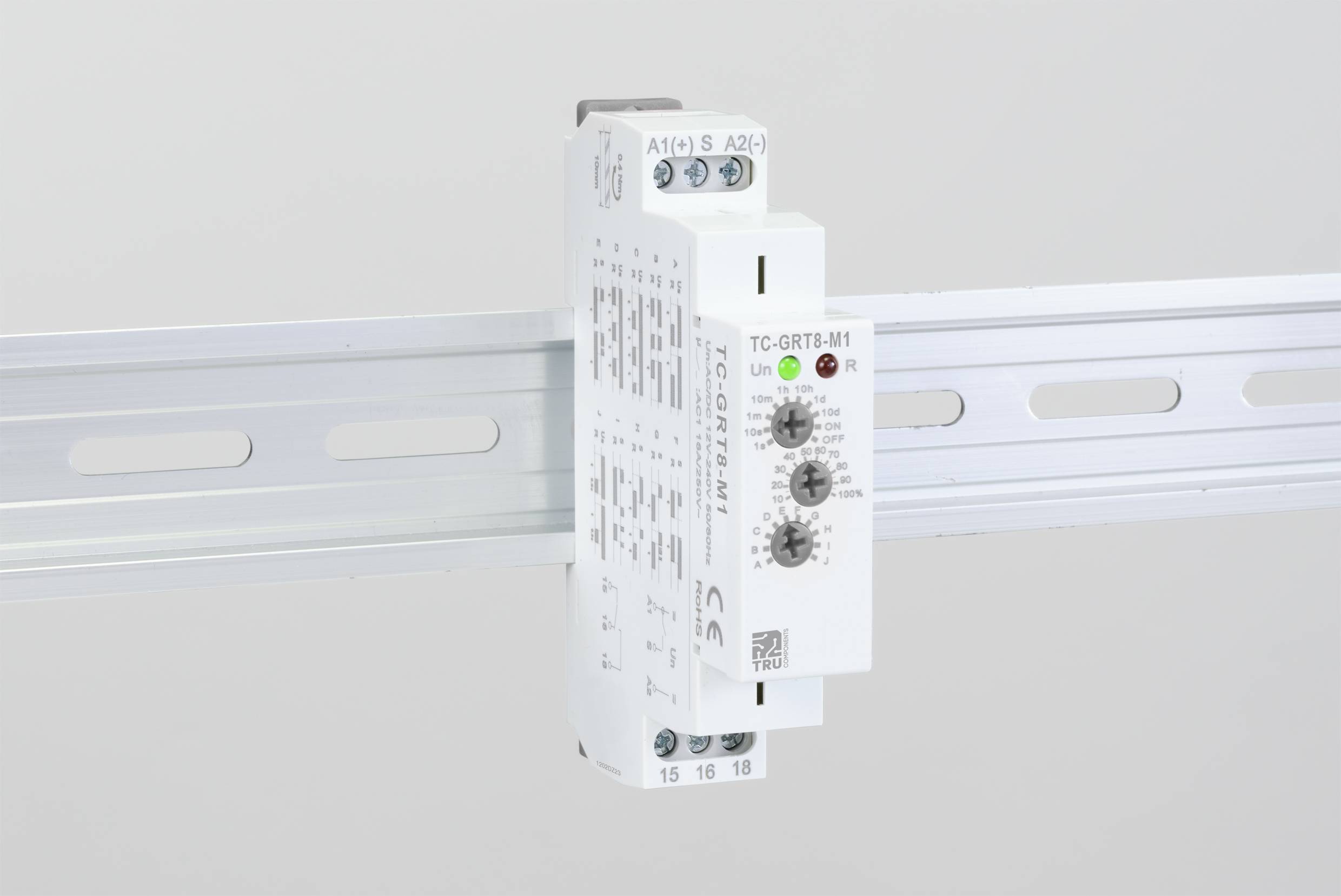

- 1-modul (18 mm), montering på DIN-skinne.
- Funktion: Indkoblingsforsinkelse (strøm on), interval (strøm on), gentagelsescyklus (starter tilsluttet), gentagelsescyklus (starter frakoblet), frakoblingsforsinkelse (S Break), Single shot, single shot-faseafsnit (kan ikke udløses igen), til/fra-forsinkelse, selvholdt relæ, impulsgiver
Inkluderet i leveringen
- 1 x multifunktionsrelæ
