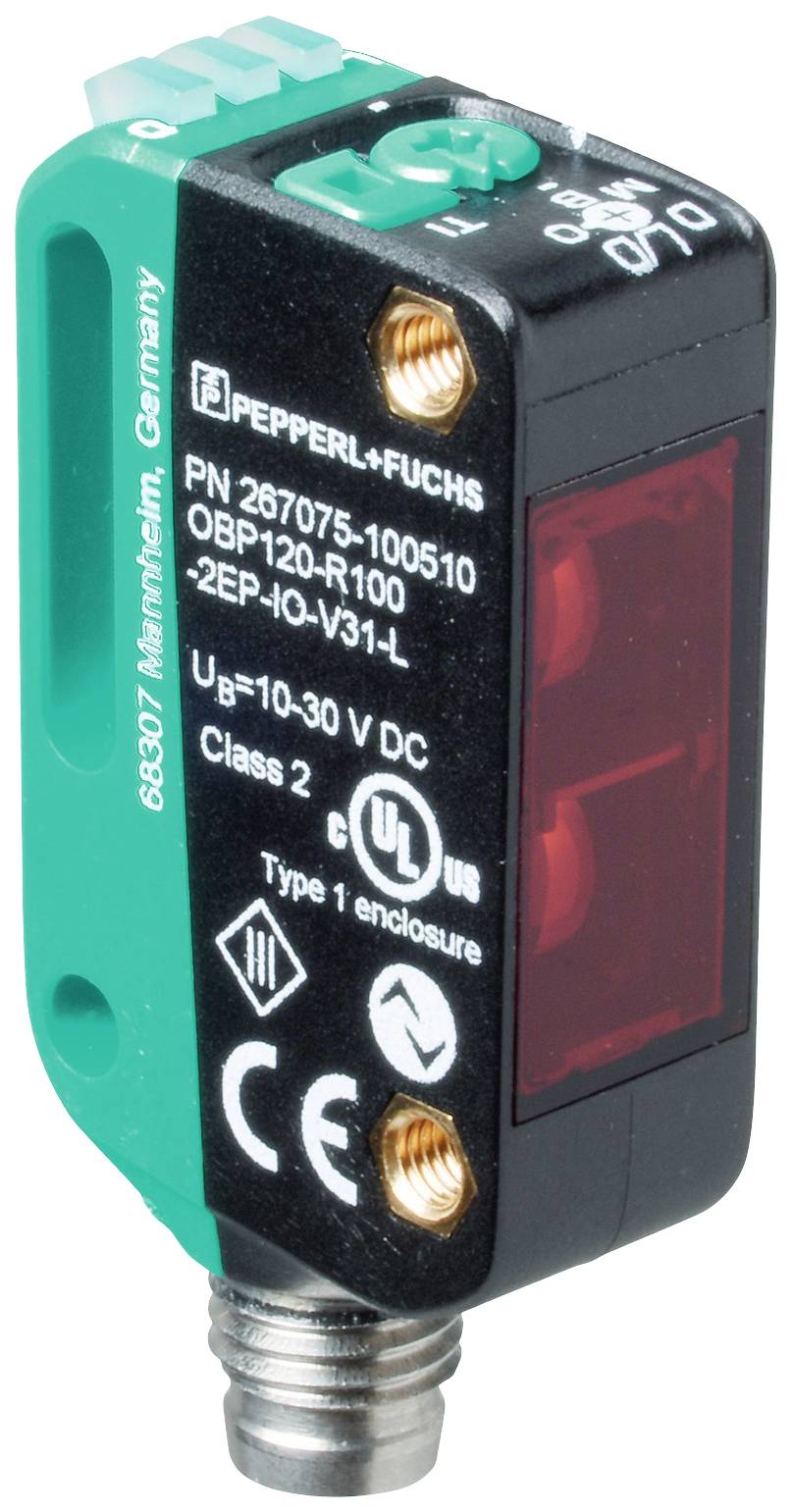

Pepperl+Fuchs 267075-100510 OBP120-R100-2EP-IO-V31-L Triggermærkesensor 1 stk (L x B x H) 21.5 x 11 x 44.5 mm
EAN:
Fremstillingsnr.
Artikel nr.:
Produkttype
Triggermærkesensor
Min. driftsspænding
10 V/DC
Driftsspænding maks.
30 V/DC
Type
OBP120-R100-2EP-IO-V31-L
Indhold
1 stk
Datablad (PDF)
Antal
Total (2.312,00 kr. / stk.r)
2.312,00 kr.
ekskl. moms
Gratis fragt
Tekniske specifikationer
- Produkttype
Triggermærkesensor
- Type
OBP120-R100-2EP-IO-V31-L
- Indhold
1 stk
- Min. driftsspænding
10 V/DC
- Driftsspænding maks.
30 V/DC
- Driftsspænding
10 - 30 V/DC
- Koblingsspænding (max.)
30 V/DC
- Brydestrøm (max.)
100 mA
- Tilslutning
M8-stik
IP67
IP69
IP69K
- L
21.5 mm
- Bredde
11 mm
- H
44.5 mm
- Dim.
(L x B x H) 21.5 x 11 x 44.5 mm
- Trådløs opladningsfunktion
Nej
- UKCA
Ja
Dokumenter og downloads
Datablad
Datablad 2627267 Pepperl+Fuchs 267075-100510 OBP120-R100-2EP-IO-V31-L Triggermærkesensor 1 stk (L x B x H) 21.5 x 11 x 44.5 mm
Instruktioner for brug og sikkerhed
Instruktioner for brug og sikkerhed 2627267 Pepperl+Fuchs 267075-100510 OBP120-R100-2EP-IO-V31-L Triggermærkesensor 1 stk (L x B x H) 21.5 x 11 x 44.5 mm
Beskrivelse
Tastområde: 25... 120 mm, optisk opløsning: Triggermærke [sort, 6 %] 1 mm bredde på hvidt underlag [hvid, 90 %]; kontrastforskel min. 50%, lyssender: Laserdiode, lystype: Rød, vekslende lys, signaludgang: 2 modtaktudgange, Kortslutningssikker, beskyttet mod polaritetsfejl, overspændingssikring, interfacetype: IO-link ( via C/Q = pin 4 ), koblingsmåde: Sensorens koblingstype kan skiftes. Leveringstilstanden er: C/Q - pin4: NPN sluttekontakt / lystænding, PNP åbner / mørk-koblende, IO-link /Q - pin2: NPN åbner / mørk-koblende, PNP / lystænding, tilslutning: Stik M8 x 1, 4-polet, omgivelsestemperatur -40... 60 °C (-40... 140 °F)
OBS! Denne produktbeskrivelse er endnu ikke blevet oversat til dansk af vores oversættere. Derfor er teksten maskineoversat fra den tyske originaltekst.
OBS! Denne produktbeskrivelse er endnu ikke blevet oversat til dansk af vores oversættere. Derfor er teksten maskineoversat fra den tyske originaltekst.
Version
- Generelle dataTastområde: 25... 120 mmIndstillingsområde 25... 120 mmReferenceobjekt: Standardhvid, 100 mm x 100 mmLyssender: LaserdiodeLystype: Rød, vekslende lysLastregistreringsdata BEMÆRK: LASERLYS , MÅ IKKE SES IND I STRÅLEN Laserklasse 1 Bølgelængde: 680 nm Stråledivergens: > 5 mrad d63 < 1 mm i området 50 mm ... 250 mm Impulsvarighed: 1,6 µs Opdateringsfrekvens: Ca. 28,5 kHz Max. Puls energi 10,4 NJOptisk opløsning: Triggermærke [sort, 6 %] 1 mm bredde på hvidt underlag [hvid, 90 %]; kontrastforskel min. 50%Lyspletdiameter < : 1 mm i en afstand af 60 mmÅbningsvinkel: ca. 0,3 °Fremmedlysgrænse: EN 60947-5-2:40000 luxTeach-in: Statisk og dynamisk teach-inParametre for funktionel sikkerhedMTTFd: 560 a.Brugsperiode (TM): 20 a.Diagnosedækket (DC): 0 %Visning/betjeningselementerDriftsindikator: Grøn LED: | statisk on - power-on | blinkende (4 Hz) - kortslutning | blinkende med kort afbrydelse (1 Hz) - IO-link tilstandFunktionsindikator: Gul LED: | statisk on - objekt registreres | statisk fra - objekt registreres ikkeBetjeningselementer: Teach-in-knapBetjeningselementer: 5-trins drejekontakt til valg af driftstilstandeElektriske dataDriftsspænding: 10... 30 V DCBølgethed: Maks. 10 %Tomgangsstrøm: < 20 mA ved 24 V forsyningsspændingBeskyttelsesklasse: IIIInterfaceInterfacetype: IO-link ( over C/Q = PIN 4 )IO-Link-version: 1.1Enhedsprofil: Smart sensorApparat-ID: 0x110C01 (1117185)Overførselshastighed: COM2 (38,4 kbit/s)Min. Cyklustid: 2,3 msProcesdatabredde: Procesdata indgang 1 bit | procesdata udgang 2 bitSIO-mode-understøttelse: JaKompatibel masterport-type: AUdgangKoblingsmåden: Sensorens koblingsmåde kan omskiftes. Leveringstilstanden er: | C/Q - Pin4: NPN lukker / lystænding, PNP åbner / mørk-koblende, IO-link | /Q - Pin2: NPN åbner / mørk-koblende, PNP / lystændingSignaludgang: 2 push-pull-udgange, kortslutningsbeskyttet mod polaritetsfejlKontaktspænding maks. 30 V/DCKoblingsstrøm: Maks. 100 mA , ohmsk belastningAnvendelseskategori: DC-12 og DC-13Spændingsfald ≤ 1,5 V DCSkiftefrekvens 3300 HzResponstid: 125 µsOverensstemmelseKommunikationsinterface: IEC 61131-9Produktstandard: EN 60947-5-2Lasersikkerhed: EN 60825-1:2014Godkendelser og certifikaterEAC-KONFORMITET: TR CU 020/2011Beskyttelsesklasse Mærkeisolationsspænding: 30 V Nominel stødholdespænding: 800 V.UL-godkendelse: E87056, cULus Listed , »Class 2«-strømforsyning, type Rating 1FDA-godkendt: IEC 60825-1:2007 complies with 21 CFR 1040.10 and 1040.11 except for deviations pursuant to Laser no. 50, dated June 24, 2007Krav til omgivelserOmgivelsestemperatur -40 ... 60 °C (-40... 140 °F) | Opbevaringstemperatur: -40... 70 °C (-40... 158 °F)Tilsmudsningsgrad: 3Mekaniske dataKabinetbredde: 11 mmKabinet højde 44,5 mmKabinetdybde 21,5 mmBESKYTTELSESKLASSE: IP67 / IP69 / IP69KTilslutning: Apparatstik M8 x 1, 4-poletMateriale Kabinet: Pc (polykarbonat) Lysafgivelse: PMMAMasse: Ca. 10 g.
