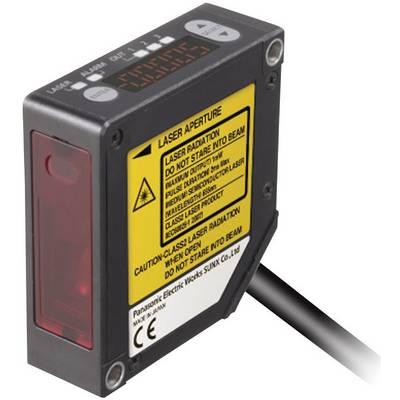

Panasonic HL-G112-A-C5 Laser-distance-sensor 1 stk 24 V/DC Rækkevidde (max. i frit terræn): 180 mm (L x B x H) 57 x 20.4
EAN:
Fremstillingsnr.
Artikel nr.:
Produkttype
Laser-distance-sensor
Max. rækkevidde
180 mm
Type
HL-G112-A-C5
Indhold
1 stk
Driftsspænding
24 V/DC
Datablad (PDF)
Antal
Total (7.992,00 kr. / stk.r)
7.992,00 kr.
ekskl. moms
Gratis fragt
Højdepunkter og detaljer
Laser Distance Sensor HL-G1
- Kompakt design LED display
Tekniske specifikationer
- Linearitet: ±0,1 % F.S.
- Mellemstor måleafstand: 120 mm
- Måleområde: (±60) 120 mm
- Modtagelse element: CMOS-billedsensor
- Godkendelser: CE/FDA
- Opløsning 8 μm
- Funktioner: frekvens tider, gennemsnitsværdi, belysningstider
- Strømforbrug: maks. 100 mA
- Produkttype
Laser-distance-sensor
- Type
HL-G112-A-C5
- Indhold
1 stk
- Driftsspænding
24 V/DC
- Koblingsspænding (max.)
24 V/DC
- Specifikationer
LED-display
- Sendertype
Halbleiter-Laser rød
- Laser-klasse
2
- Udgange
NPN
PNP
- Opløsning
8 µm
- Rækkevidde min. (i fritfelt)
60 mm
180 mm
- Tolerance ±
0.1 %
- Tilslutning
Kabel, åben ende
- Kabellængde
5.00 m
IP67
- Min. Temperatur
-10 °C
- Maks. temperatur
+45 °C
- L
57 mm
- Bredde
20.4 mm
- H
60 mm
- Dim.
(L x B x H) 57 x 20.4 x 60 mm
- Tilslutning
Stik
- Gevind-type
M12
- Produc.-delnr.
HL-G112-A-C5
Dokumenter og downloads
Datablad
Datablad 507079 Panasonic HL-G112-A-C5 Laser-distance-sensor 1 stk 24 V/DC Rækkevidde (max. i frit terræn): 180 mm (L x B x H) 57 x 20.4
Instruktioner for brug og sikkerhed
Instruktioner for brug og sikkerhed 507079 Panasonic HL-G112-A-C5 Laser-distance-sensor 1 stk 24 V/DC Rækkevidde (max. i frit terræn): 180 mm (L x B x H) 57 x 20.4
Instruktioner for brug og sikkerhed 507079 Panasonic HL-G112-A-C5 Laser-distance-sensor 1 stk 24 V/DC Rækkevidde (max. i frit terræn): 180 mm (L x B x H) 57 x 20.4
Instruktioner for brug og sikkerhed 507079 Panasonic HL-G112-A-C5 Laser-distance-sensor 1 stk 24 V/DC Rækkevidde (max. i frit terræn): 180 mm (L x B x H) 57 x 20.4
Instruktioner for brug og sikkerhed 507079 Panasonic HL-G112-A-C5 Laser-distance-sensor 1 stk 24 V/DC Rækkevidde (max. i frit terræn): 180 mm (L x B x H) 57 x 20.4
Information
Information 507079 Panasonic HL-G112-A-C5 Laser-distance-sensor 1 stk 24 V/DC Rækkevidde (max. i frit terræn): 180 mm (L x B x H) 57 x 20.4
Beskrivelse
Bemærk! Dette produkt er blevet maskineoversat.
Optisk laser måling sensor til præcise målinger med en opløsning på op til 8 .mu.m. Den triangulering metode er egnet til måleopgaver på forskellige overflader, såsom træ, gummi, plast, mat metal, papir. Integreret 5-cifret LED-display giver komfortabel visning af den aktuelle måling interval. LED-display for statusovervågning, funktion indikator. Måleområdet på 120 mm kan have en analog spænding (0-10V) eller strømudgang (4-20mA) evalueres. Det har også integreret tre digitale transistor udgange til konfigurerbare udgange. De transistorudgange er valgfrit PNP eller NPN switching. Indstillinger er nemt med en 3-knap kontrol på sensoren. Multifunktions indgang for ekstern laser kontrol, nulstilling og nulstilling. Memory funktion: op til fire indstillinger kan gemmes og hentes hurtigt. Tastaturlås muligt. Sensor kan monteres i et lille rum med 2 metal-forstærket monteringshuller. Synlig rød halvleder laserstråle for nem tilpasning. Anvendelse: del måling Formhaltigkeitsprüfung, distance kontrol, tykkelse måling, Planaritätsprüfung, proces og kvalitetskontrol (i fremstillingsprocessen, in-line), test og måling steder.
Optisk laser måling sensor til præcise målinger med en opløsning på op til 8 .mu.m. Den triangulering metode er egnet til måleopgaver på forskellige overflader, såsom træ, gummi, plast, mat metal, papir. Integreret 5-cifret LED-display giver komfortabel visning af den aktuelle måling interval. LED-display for statusovervågning, funktion indikator. Måleområdet på 120 mm kan have en analog spænding (0-10V) eller strømudgang (4-20mA) evalueres. Det har også integreret tre digitale transistor udgange til konfigurerbare udgange. De transistorudgange er valgfrit PNP eller NPN switching. Indstillinger er nemt med en 3-knap kontrol på sensoren. Multifunktions indgang for ekstern laser kontrol, nulstilling og nulstilling. Memory funktion: op til fire indstillinger kan gemmes og hentes hurtigt. Tastaturlås muligt. Sensor kan monteres i et lille rum med 2 metal-forstærket monteringshuller. Synlig rød halvleder laserstråle for nem tilpasning. Anvendelse: del måling Formhaltigkeitsprüfung, distance kontrol, tykkelse måling, Planaritätsprüfung, proces og kvalitetskontrol (i fremstillingsprocessen, in-line), test og måling steder.
Tip
Laserstråling! Overhold sikkerhedsanvisningerne! Ikke ind i strålen (nethinden forbrændinger).
