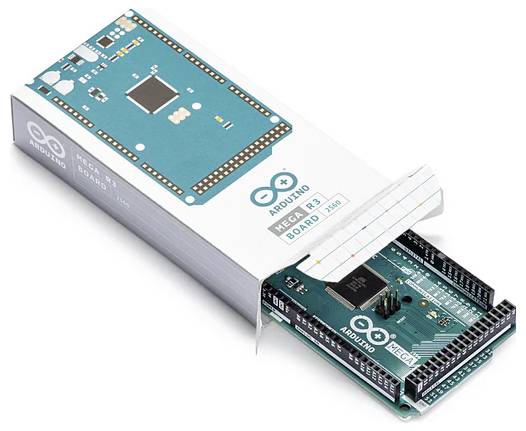

Arduino Mega 2560 printkort A000067
EAN:
Fremstillingsnr.
Artikel nr.:
Datablad (PDF)
105 stk.
Antal
Total (327,20 kr. / stk.r)
327,20 kr.
ekskl. moms
Arduino Mega 2560 printkort
Højdepunkter og detaljer
- 256 KB flash-hukommelse
- 54 I/O stikben med 4 UART'er
- 16 MHz taktfrekvens
Tekniske specifikationer
- Indgangsspænding: 7 – 12 V
- Digitale I/O'er: 52 (14 kan bruges til PWM-Output)
- Analoge indgange: 16
- SRAM: 8 kB
- EEPROM: 4 kB
- Takthastighed: 16 MHz
- Model
Arduino Mega
- Serie
Core
- Processor
ATmega2560
8 kB
- Taktfrekvens
16 MHz
- Hukommelses-type
FLASH
- Hukommelseskapacitet
256 kB
- Tilslutninger ekstern
ICSP
- Bredde
11.00 mm
- H
2.00 mm
- Produkttype
Board
- Arkitektur
AVR
- Passer til
Arduino
- Interfaces
USB
UART
ICSP
Stiftliste
- Serie
Atmel AVR
- Teknologi
8-bit MCU
- Tool-type
Development-kit
- D
5.50 mm
- Antal analoge indgange
16
- Antal analoge udgange
15
- Antal digitale indgange
54
- Antal digitale udgange
54
- Antal I/O
54
- Variant
ATmega2560
- EEPROM
4 kB
- Driftsspænding
5 V/DC
- Spændingsindgang max.
12 V
- Spændingsindgang min.
7 V
- Strømforbrug:
40 mA
- Driftsspænding (detaljer)
5 V
- Vægt
47.0000
- UKCA
Ja
Dokumenter og downloads
Datablad
Datablad 191790 Arduino Mega 2560 printkort A000067
Datablad 191790 Arduino Mega 2560 printkort A000067
Datablad 191790 Arduino Mega 2560 printkort A000067
Instruktioner for brug og sikkerhed
Instruktioner for brug og sikkerhed 191790 Arduino Mega 2560 printkort A000067
Ledningsdiagram
Ledningsdiagram 191790 Arduino Mega 2560 printkort A000067
Overensstemmelseserklæring
Overensstemmelseserklæring 191790 Arduino Mega 2560 printkort A000067
Beskrivelse

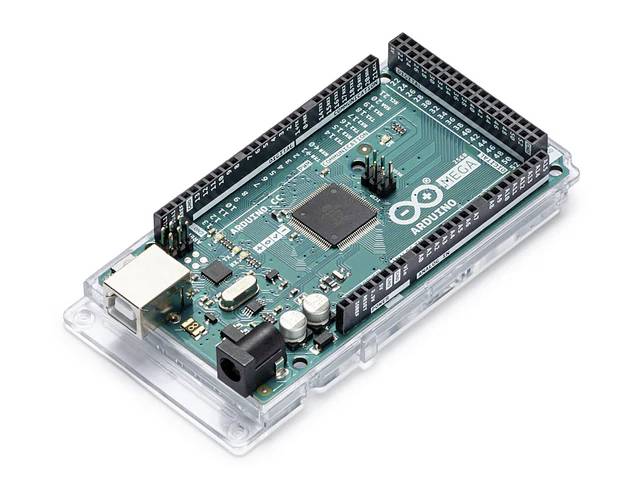

Arduino Mega 2560 er et mikrocontrollerprintkort baseret på ATmega2560. Den har 52 digitale I/O-ben (hvoraf 14 kan bruges som PWM-udgange), 16 analoge indgange, 4 UART'er (serielle hardwareinterface), en 16-MHz krystaloscillator, en USB port, et strømstik, en ICSP-Header og en nulstillingsknap. Det har alt, hvad du skal bruge for at understøtte mikrocontrolleren. Slut blot printkortet til en computer via USB, eller tilslut en jævnstrøms-/vekselstrømsadapter eller et batteri for at starte det. Mega er kompatibel med de fleste Shields, der er udviklet til Arduino Duo, Duomilanove eller Diecimila.
R3-versionen har desuden følgende egenskaber:
· ATmega16U2 i stedet for 8U2 USB-to-Serial-konverteren
· 1.0 pinout tilføjede SDA- og SCL-ben til TWI-kommunikation
· En stærkere RESET-koblingskreds
R3-versionen har desuden følgende egenskaber:
· ATmega16U2 i stedet for 8U2 USB-to-Serial-konverteren
· 1.0 pinout tilføjede SDA- og SCL-ben til TWI-kommunikation
· En stærkere RESET-koblingskreds
Tip
Til drift skal der bruges en internetforbindelse og en PC - få mere informationer under http://arduino.cc
